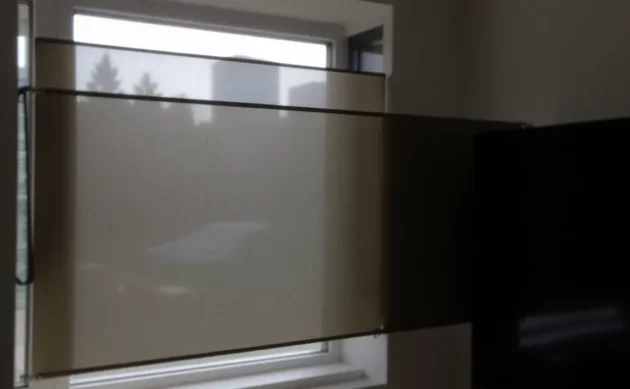

Противоосколочные шторы — тканевые завесы, перехватывающие осколки разбитого стекла. В их число входит и баллистическая противоосколочная штора: барьер ставят в 50–150 мм от стеклопакета, не меняя раму.
Содержание
Источники угроз и принцип действия противоосколочных штор
Что происходит с окном при воздушном взрыве или падении беспилотника
Ударная волна создает прирост давления до 100 кПа/мс, осколки летят со скоростью 30–120 м/с. Дрон массой 1–3 кг при подлете 20–40 м/с оставляет отверстие в стеклопакете и выбрасывает обломки внутрь.
Чем тканевая завеса отличается от пленки и бронированного стекла
Бронированное стекло требует усиления рамы, пленка удерживает обломки на полотне. Завеса гасит осколки после отделения от стекла.
Нормативная база: каким требованиям должны соответствовать защитные завесы
Применимые стандарты и определения классов защиты
Прямого ГОСТ на тканевые завесы нет; методики берут из ГОСТ Р 51136-2008 и ГОСТ 30826-2014. А1–А3 — стойкость к пробитию, Б1–Б3 — к пулям. Ударную стойкость оценивают стальным шаром 4,11 кг с высоты 1,5 м.
Параметры испытаний: масса, скорость и угол попадания имитатора осколка
Испытания проводят пневмопушкой.
| Параметр | Значение |
|---|---|
| Масса имитатора | 3–5 г |
| Скорость соударения | 50–80 м/с |
| Угол падения | 90° или 45° |
| Критерий прохождения | ткань без прокола |
Конструкция и материалы штор от осколков
Виды тканей, армирующих нитей и пропиток
Плотность полотна — 180–350 г/м²; арамидные ткани закрывают от света, полиэфирные покрывают полиуретаном. Основные материалы:
- арамидные волокна СВМ и Русар;
- сверхвысокомолекулярный полиэтилен;
- полиэфирная ткань с полиуретановым покрытием.
Каркасные и натяжные системы крепления к оконному проему
Каркас — алюминиевый профиль с анкерами через 250–300 мм; натяжной вариант — стальной трос 3–4 мм с талрепами. В бетон анкер заглубляют на 60–80 мм.
Выбор степени защиты и монтаж на существующие окна
Оценка риска для здания и расчет необходимого класса
Учитывают массу дрона и площадь остекления: свыше 2 м² класс защиты повышают на ступень. Для жилых помещений — имитатор 3 г при 50 м/с, для общественных зданий — 5 г при 80 м/с.
Особенности установки на пластиковые, алюминиевые и деревянные рамы
На ПВХ крепеж ставят в стальные усилители; на алюминий — термошайбы, сохраняющие терморазрыв; в дерево — при толщине от 30 мм. Порядок монтажа:
- замер проема и контроль стены;
- установка профиля или тросовой системы;
- натяжение полотна и проверка зазора.
Ограничения и условия применения осколочных завес
Типичные сценарии, в которых штора не дает полной защиты
Фрагменты со скоростью более 120 м/с рвут ткань; прямое попадание боеприпаса требует усиленного остекления. Полиэфирное полотно плавится около 250 °C.
Регламент осмотра и замены после нагрузки
После удержания осколков ткань заменяют: вытяжка нитей необратима. Анкеры и тросы проверяют ежегодно; ослабление свыше 5 % устраняют талрепами.
